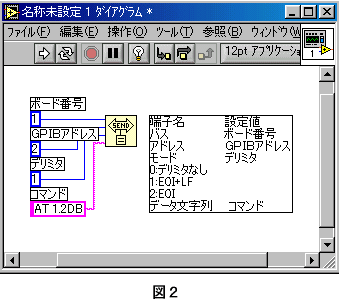

■ＧＰＩＢを使ってみよう ほとんどの電子計測器には、標準機能としてＧＰＩＢが装備されています。 ＧＰＩＢは、検査システム等を構築するには、基本的な技術です。 ここでは、コマンドの送信とデータの受信の二つの基本動作をやってみます。 ＬａｂＶＩＥＷには、「ＧＰＩＢ」と「ＧＰＩＢ４８８．２」の二つのＶｉ群があります。(図１） これは規格の違い（バージョン）によるもので、基本的には「ＧＰＩＢ４８８．２」の方を使用することをお勧めします。  １．制御に必要な情報 ＧＰＩＢで機器を制御するには、次に示す情報をあらかじめ知っておく必要があります。 ・ボード番号 「ＧＰＩＢ４８８．２」では、複数のＧＰＩＢボードを制御できます。 使用する時は、どのＧＰＩＢボードの制御をおこなうかを指定する必要があります。 ボード番号は、Measurement & Automationソフトウェア「ＭＡＸ」の「デバイスとインターフェース」で確認できます。 これは、ＧＰＩＢボードのドライバをインストールした時に、インストールされます。 ・アドレス ＧＰＩＢでは、最大１５台までの計測器を同時に制御できます。 各機器を区別するために、各機器に固有のアドレスを割り当てます。 アドレスの設定方法は、機器ごとに違うので各機器のマニュアルを参照してください。 ・デリミタ デリミタはデータの終了を知らせる方法です。 ＣＲ，ＬＦ，ＣＲ＋ＬＦ、ＥＯＩ等これも機器よって異なりますので、各機器のマニュアルを参照してください。 ・コマンド コマンドとは、機器を制御するための命令です。 コマンドも各機器により異なるため、制御したい機能のコマンドをマニュアルで探し、文法にしたがい設定します。 ２．コマンドの送信 ＧＰＩＢでは、コマンドを指定した機器に送信することにより、その機器を制御します。 ここでは、次の設定を例にコマンドの送信方法を示します。 ボード番号：１ アドレス：２ デリミタ：ＬＦ＋ＥＯＩ コマンド：ATT 1.2DB ダイアグラムに「Send」関数を図２のように設定します。  うまく動作しない場合は、各設定を再度確認してください。 ３．データの受信 ＧＰＩＢは、計測器の制御（設定）だけでなく、測定データの読込み等のデータの受信もできます。 通常、機器に対してデータを出力するようにコマンドを送り、その後、データを読込みにいきます。 ここでは、次の設定を例にデータの受信方法を示します。 ボード番号：１ アドレス：２ ・送信データ情報 デリミタ：ＬＦ＋ＥＯＩ コマンド：ATT? ・受信データ情報 デリミタ：ＬＦ 受信データバイト数：２０ フロントパネルに受信データを表示するための文字列表示器を設定します。 ダイアグラムに「Send」関数と「Recive」関数を図３のように設定します。  受信バイト数は、機器が出力するデータのバイト数です。 設定値が短いとデータを全て取り込むめず、誤動作の原因になるので、長めにしておきます。 受信データのデリミタは、アスキーコード（数値）を設定します。 未接続又は、「２５６」を接続した場合は、「ＥＯＩ」の受信でデータの読み込みを終了します。 うまく動作しない場合は、各設定を再度確認してください。 ＧＰＩＢは計測器を制御するために開発されているので、計測制御システムを構築するには非常に便利にできています。 最近は、イーサーネットでの制御ができるも機器も増えてきています。 しかし、高速性では一歩譲るとしても、同時性や、安定性ではＧＰＩＢに軍配があがります。 ＬａｂＶＩＥＷのＧＰＩＢ関数は、これらの機能を十分に発揮できるようによくできています。 まず、ＧＰＩＢをよく理解し、ＧＰＩＢでの計測器の制御にチャレンジしてみください。 |
