■Forループストラクチャの使い方

   Forループは、処理を指定回数実行します。

   ●Forループの出し方
    1.関数パレット→ストラクチャ(左最上段)→ケース(右から二番目最上段)

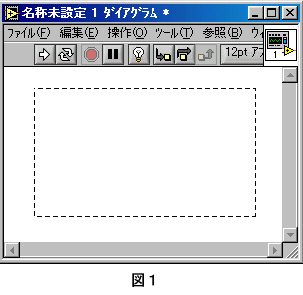

    2.ダイアグラムの上で、左ボタンを押しながらマウスを動かすと破線で四角がひけいます。(図1)

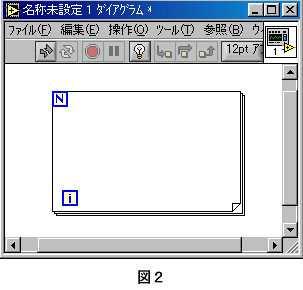

    3.左ボタンをはなすと、Forループストラクチャが表示されます。(図2)


   ●Forループストラクチャを使ってみよう
    1.新規VIを開きます。
    2.フロントパネルにデジタル表示器を設定します。
    3.ダイアグラムにForループストラクチャを設定します。

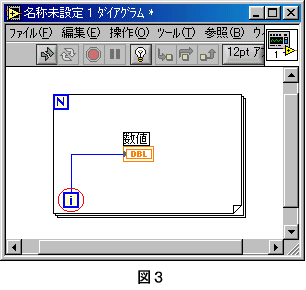

    4.デジタル表示器の端子をForループストラクチャの中に設定し、「i」端子を接続します。(図3)

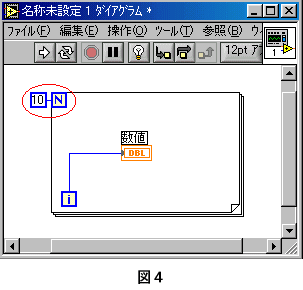

    5.Forループストラクチャの左上の「N」端子に数値定数を「10」と設定し接続します。(図4)

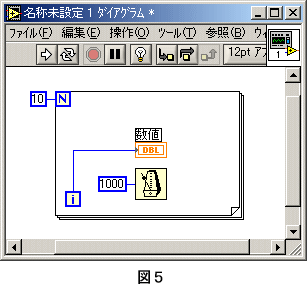

    6.Forループストラクチャの中に「Wait Until Next ms Multiple」関数を設定し、文字列定数を「1000」と設定し接続します。(図5)


   実行してみましょう。
   デジタル表示器の値が0〜9まで変化するのを確認してください。
   「N」端子に接続した値を変えて実行してみてください。
   Forループストラクチャは、同じ処理を指定回数繰り返す時に使用します。
