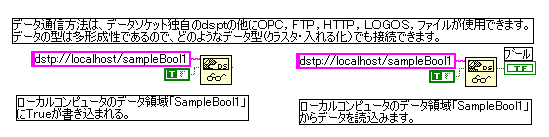

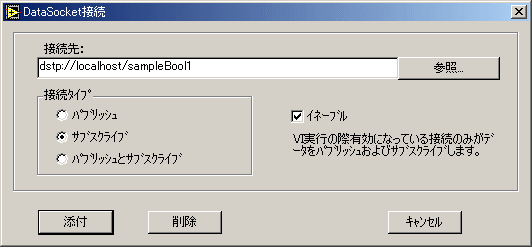

■DataSocket 　　　データソケットは、アプリケーション間のデータ通信を簡単に実現します。 　　　アプリケーションは、同じパソコン上で動作していてもいいし、ネットワーク上の他のパソコン上で動作していも構いません。 　　　では、これで何ができるでしょうか？ 　　　1.独立に動作しているアプリケーションでデータを共有する。 　　　　データソケットは、ＡｃｔｉｖｅＸなので、開発環境の違う（VBとLabVIEW等）アプリケーション同士でも簡単にデータの共有ができます。 　　　　ファイルやデータベースを介すことなくデータ共有できるので、タイムラグの少ないデータ共有アプリケーションを作成できます。 　　　　又同じデータを監視することにより、複数のアプリケーションを同期させて動作させることも可能です。 　　　　LabVIEWでは、グローバル変数を使用することで、同様なこともできます。 　　　　しかし、汎用性を考慮するとデータソケットを使用した方がベターです。 　　　　注）マルチタスク動作や、ネットワークの転送ディレ−による同期のタイムラグは発生します。 　　　2.他のパソコン上にあるアプリケーションを監視・制御する。 　　　　これもLabVIEWではグローバル変数を使用してもできますが、�@と同じ理由で、データソケットを使用した方がベターです。 　　　　データの収集・制御をＬａｂＶＩＥＷ、データ管理をＶＢでおこなう等、各開発環境の特性を生かしたシステム構築ができます。 　　　ＬａｂＶＩＥＷでデータソケットを使用する方法は２種類あります。 　　　　（１）ダイアグラムに処理を書き込む 　　　　　　ダイアグラム上で、「DataScoket Read」「DataScoket Write」Ｖｉに、下図のように、データを受け渡すＵＲＬを直接書込みます。 　　　　　　この方法は、ダイアログの一部としてデータソケットを使用できるので、処理方法のシーケンス（条件判断等）を組めます。 　　　　（２）フロントパネルの制御器（表示器）にデータソケットを設定する。 　　　　　　フロントパネル上の制御器や表示器で「右クリック」→「データ操作」→「DataSocket接続...」で下図表示させます。 　　　　　　接続先には、ＵＲＬを直接割り当てます。 　　　　　　接続タイプは、使用方法により次のようになります。 　　　　　　　・パブリッシュ：VI上の制御器のデータをデータソケットに送信する。 　　　　　　　・サブスクライブ：VI上の表示器にデータソケットのデータを表示する。 　　　　　　　・パブリッシュ＆サブスクライブ：VI上の制御器が他のVI上の制御器を制御（データソケットを通して）します。 　　　　　　すでに完成しているＶｉに対してはこの方法が有効です。 　　　　　　外部から制御をする時や、結果を参照したい時、ダイアグラムを変更しないですみます。 　　　相手が何処にあってもデータ通信ができるデータソケットを使用すると、アプリケーションの応用範囲が大変広くなります。 　　　データソケットは、ＬａｂＶＩＥＷを使用するにあたって是非ともマスターしたい技術です。
